凹面基板に、真空蒸着によりＡｌ膜をコーティングした全反射ミラーです。
-
入射光束を反射方向に収束させるために使用します。
-
可視域から近赤外域までの高い反射特性をもち、角度依存性のほとんどありません。
-
Ａｌ膜のみのシリーズと、保護膜としてＡｌ膜上にＭｇＦ2をオーバーコートしたシリーズがあります。
-
保護膜付は傷や酸化防止のためには効果的ですが、Ａｌ膜のみと比べ反射率は若干低下します。
-
アルミミラーの保護膜であるＭｇＦ2の代わりに、他の誘電体膜を数層蒸着することにより反射率を約5％上げるアルミ増反射膜の製作も可能です。層数は少なくても、誘電体多層膜のため、使用波長、入射角の仕様をもとに製作します。
-
アルミ凹面ミラーの規格品には保護膜としてＭｇＦ2が蒸着してありますが、この保護膜の膜厚を制御することにより、紫外域での反射率をピーク（約85％）にすることも可能です。
-
te は参考値です。
-
反射率波長特性は実測値をもとにしたグラフであり、製造ロットにより異なる場合があります。
-
光路確認、光軸調整などの作業をする際は、必ずレーザ保護眼鏡を着用してください。
-
基板面精度はコート前の反射波面精度です。コート後の面精度とは異なりますのでご注意ください。
|
|
■機能説明図
|
■反射率波長特性（参考データ）
|
■仕 様
|
■外形図
-
略号説明
D 大きさ
te エッジ厚（コバ厚）
tc センター厚（中心厚）
r 曲率半径
-
公 差
大きさ ＋0〜0.1
厚さ（tc） ±0.2
|

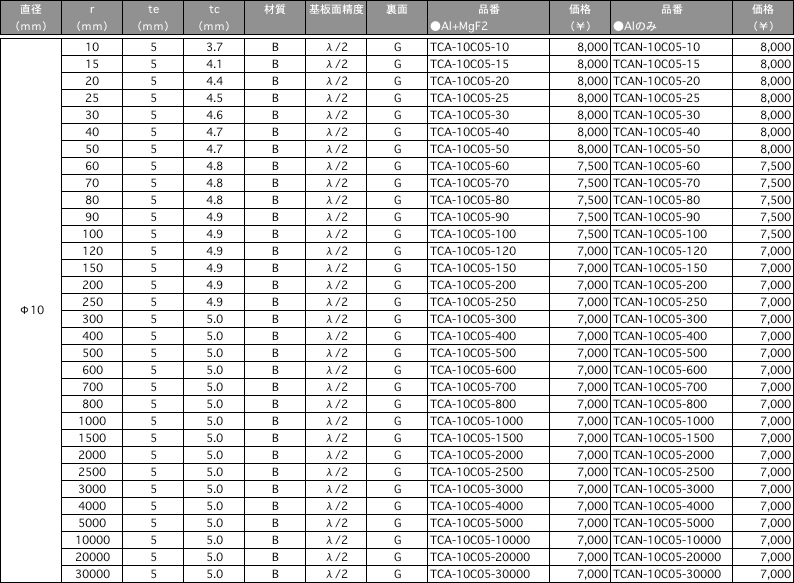

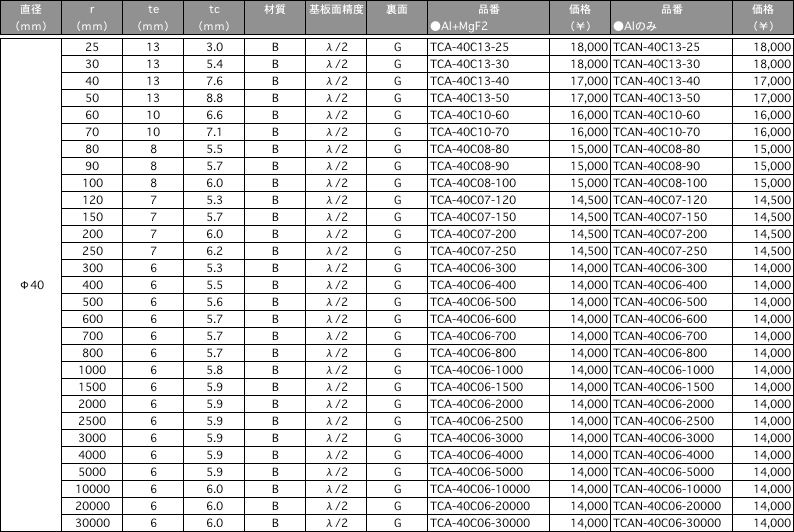

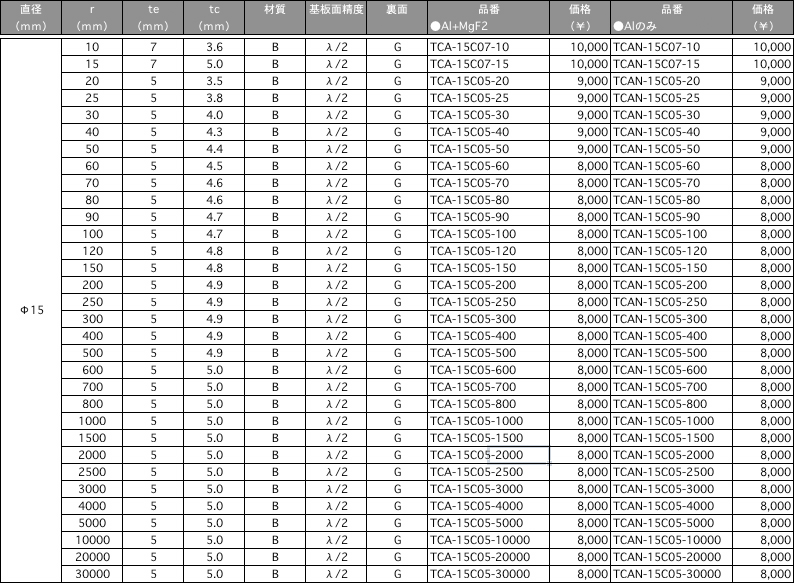

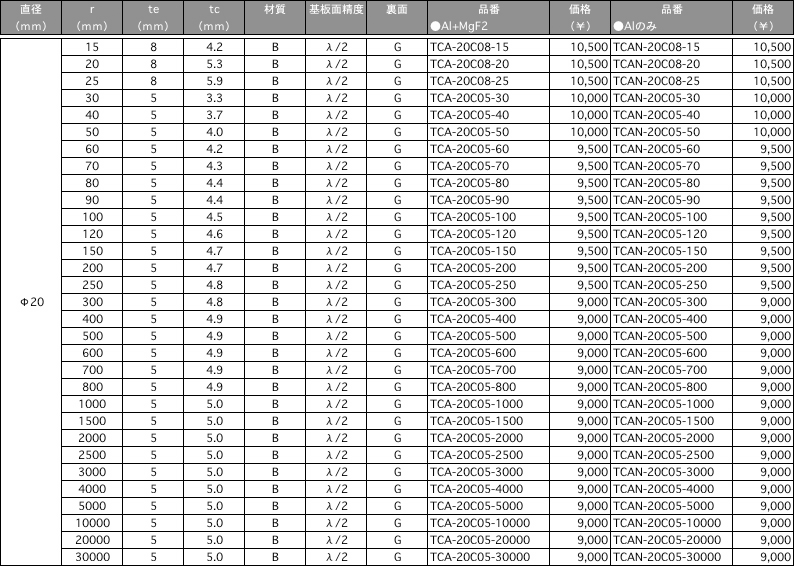

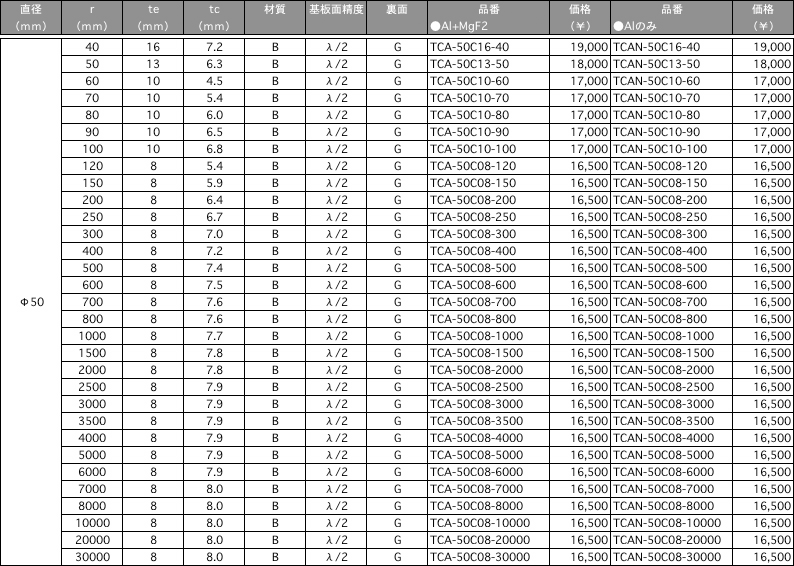

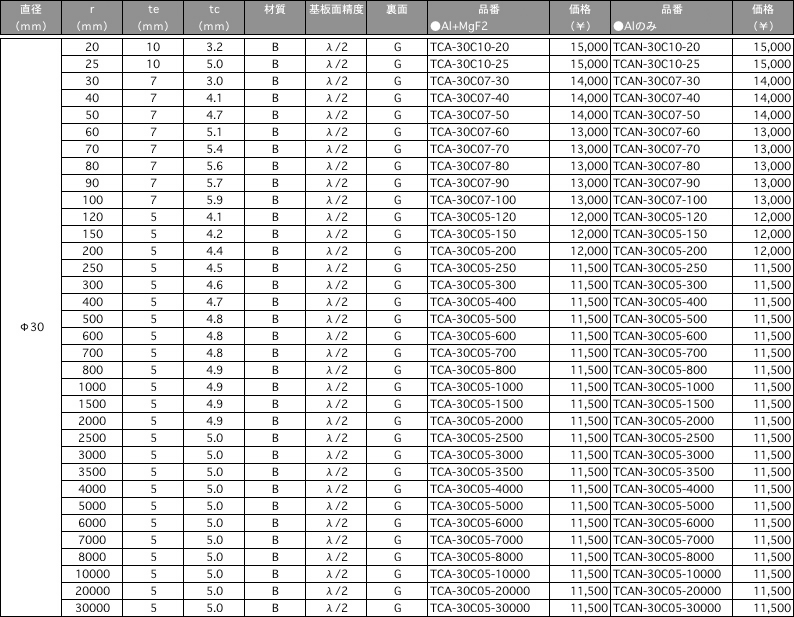

■アルミ凹面ミラー
※材質＝BK7（略号B）
※裏面＝砂面（略号Ｇ）
※寸法公差＝Ф50以下 大きさ+0〜-0.1 厚さ(tc)±0.2
|
|
|
|
 |
|
|
|
