平面基板に、真空蒸着によりＡｌ膜をコーティングした全反射ミラーです。
-
可視域から近赤外域までの高い反射特性をもち、角度依存性もほとんどありません。
-
Ａｌ膜のみのシリーズと、保護膜としてＡｌ膜上にＭｇＦ2をオーバーコートしたシリーズがあります。
-
保護膜付は傷や酸化防止のためには効果的ですが、Ａｌ膜のみと比べ反射率は若干低下します。
-
保護膜付は、可視域での反射率が最大になるようＭｇＦ2をオーバーコートしております。
-
面精度の経年変化を少なくするため、中口径以上の製品は裏面が研磨面です。
-
アルミミラーの保護膜であるＭｇＦ2の代わりに、他の誘電体膜を数層蒸着することにより反射率を
約５％上げるアルミ増反射膜の製作も可能です。層数は少なくても、誘電体多層膜のため、使用波長、
入射角の仕様をもとに製作します。
-
アルミ平面ミラーの保護膜としてＭｇＦ2が蒸着してありますが、この保護膜の膜厚を制御することにより、
紫外域で反射率をピーク（約８５％）にすることも可能です。
-
反射率波長特性は実測値をもとにしたグラフであり、製造ロットにより異なる場合があります。
-
光路確認、光軸調整などの作業をする際は、必ずレーザ保護眼鏡を着用してください。
-
基板面精度はコート前の反射波面精度です。コート後の面精度とは異なりますのでご注意ください。
|
|
■機能説明図
|
■反射率波長特性（参考データ）
|

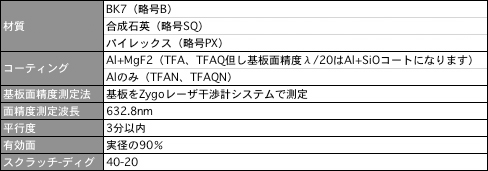

■仕 様
|

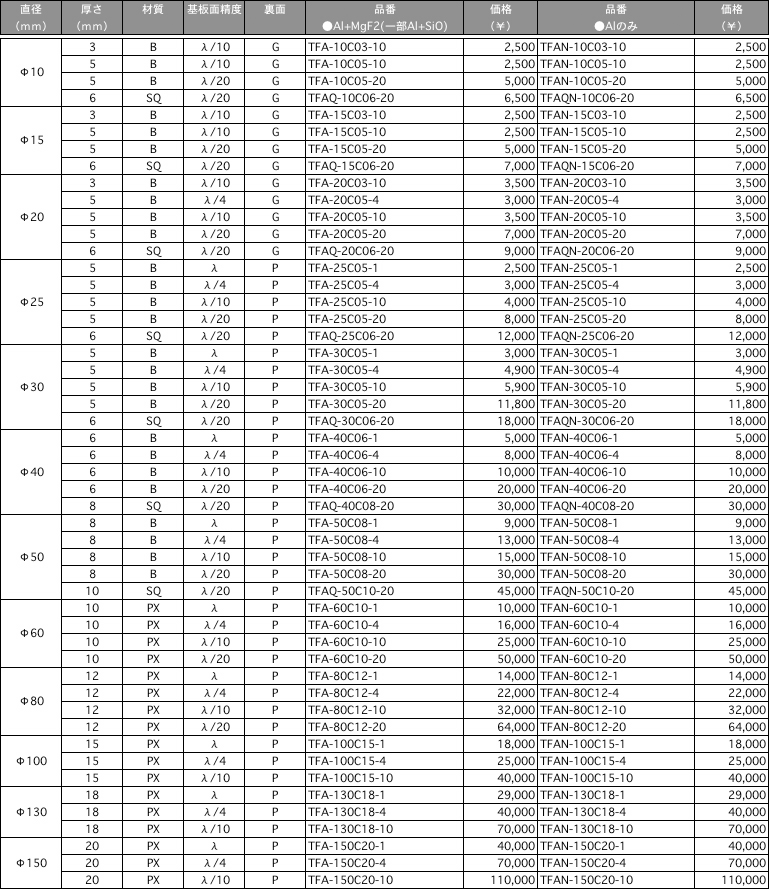

■アルミ平面ミラー
|
|
|
|
 |
|
|
|
